气冷罗茨真空泵与普通真空泵的区别

罗茨真空泵一般采用真空单元的形式，因为普通罗茨泵在正常压力和高压下不能启动和直排大气，所以需要配备前泵。但不是所有的罗茨真空泵都需要启动前级泵，例如气冷罗茨真空泵，湿根真空泵和多级罗茨真空泵。


普通罗茨真空泵需要在6000Pa甚至更低的压力下才能启动，在1333Pa〜1Pa之间开始具有稳定的大抽速。因为罗茨真空泵没有内部压缩特性，它是通过气体排放形式的外部压缩实现的。过高的压力和高压作业会使真空泵负载过高，使得转子在压缩过程中不能太大的散热，会产生过大的膨胀，导致转子与泵腔之间的间隙消失了，那就是卡住了。


为了解决这个问题，使用冷却气直接冷却转子方式降低转子温度和泵腔之间的温差，以避免转子过度膨胀实现高压和高压缩比运行，因此它可以单独在大气压下使用，也可以用于增加多个串联单元的真空度。

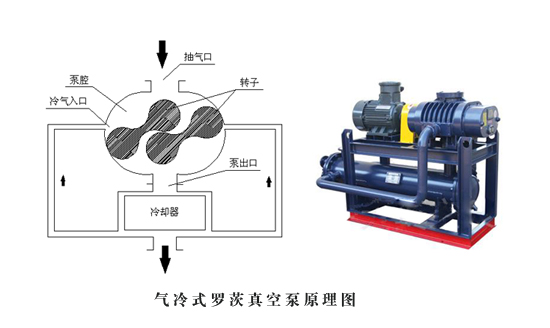

通过图可以看出，气冷罗茨真空泵和普通罗茨真空泵的结构原理没有太大的区别。主要在泵出口设置连接的冷却器，并在泵的两侧引入冷却气体以冷却转子。这种结构，罗茨真空泵的实现可以在大气压力下直接启动，独立工作。独立直风，气冷罗茨真空泵限压泵约1×104Pa，串联可得到下限压力。工作压力可达88kPa。


通过上述变化，气冷罗茨真空泵不仅可以直接在大气压下工作，而且在高压段具有稳定的泵送速度曲线，可大大缩短抽水阶段的抽水时间。与其他直气密封泵相比，泵送速度大，风冷罗茨真空泵在高压条件下具有良好的节能特点。
