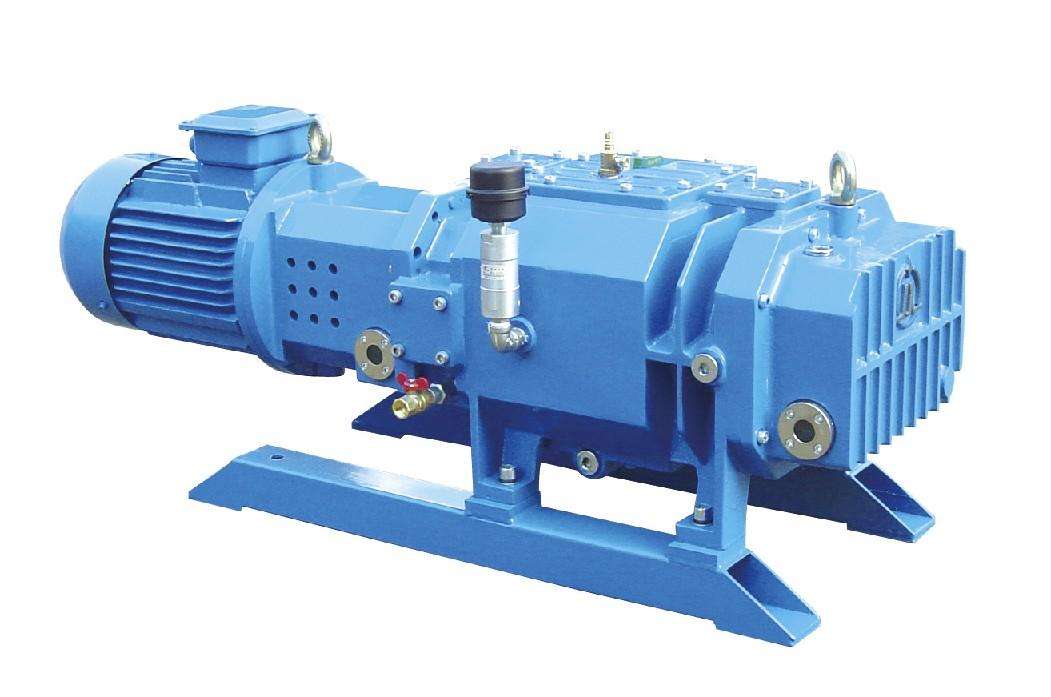

干式真空泵的应用范围

出处:http://www.topvacuum.com  点击:    分类新闻动态   发布:2017-11-4 16:50:00
摘要:

干式真空泵的应用非常广泛,主要有以下几个方面,下面小编带你了解一下干式真空泵的应用范围和场景:
1)多晶硅制备过程中的低压化学气相沉积;
2)半导体蚀刻工艺。 在这些制造过程中经常使用或产生腐蚀性气体和磨粒;
3)除半导体工艺外,部分工艺过程产生的颗粒,不希望颗粒与泵油混合,希望颗粒从泵内排出,用一定类型的干式机械真空泵达到要求;
4)在化学工业,医药工业,食品工业的蒸馏,干燥,消泡,包装,防止有机溶剂引起的污染,适合与干式真空泵配套使用;
5)用作普通无油清洗真空系统的前级泵,防止油污染。

干式真空泵主要有以下几种形式:
双圆片
双盘设计与当今最流行和广泛使用的罗茨泵非常相似。事实上,一些最早的干泵设计是罗茨泵的堆叠。这种多级设计使得气路非常复杂,并且需要在每个阶段有更大的氮气流量来进行稀释和隔离。同时,为了达到好的真空度,对各级的通关要求也是非常严格的。当然,由于内部压缩比的增加,这种设计使其功耗相对较低。
三叶草裂片
苜蓿叶形分割设计与双分割设计相同,只是气体在一次旋转中被分成三部分而不是两部分。两种设计都有相同的优点和缺点。为了进一步降低功耗,一些厂商在选择两个直流电机的传动部分,但这也会导致转矩减小,重新启动 - 下降的能力。与双盘设计一样,三叶草设计的每个阶段都需要较大的氮气流量来进行稀释和隔离。
组合(根+爪)
组合(根部+爪部)与根部一起设计,以改善吸气效率在更高的压力下吸气效率。其基本原理和气路与上一节所述完全相同。一些厂家将最后的水平设计成明星,这样的气体可以分为五个革命,就像三个圆形的分割设计可以分成三个。同样,在许多过程中,组合设计的每个阶段需要更大量的氮气流作为稀释和隔离。
外部压缩式螺丝
在外部压缩式螺丝设计中,使用一对等距的螺丝。这使内部压缩最小化,同时保持气路最短和最简单。这样,气体可以在最短的时间内停留在泵体内。尽管这种设计由于其内部压缩比降低而导致功耗相对较高,但在许多复杂的半导体工艺中表现出极高的稳定性。这种单级设计使得氮气需求非常小且简单,这使得它在不同工艺中可以互换。在许多清洁过程中,您甚至可以消除氮气。
内部压缩式螺丝
除了使用一对非等距的螺丝外,内压螺丝设计和外压螺丝设计的基本原理非常相似。螺丝减小的体积使其内部产生压缩。 由于内部压缩,该设计将功耗降至与多级泵相当的水平。 然而,在许多工艺中,这种内部压缩,就像多级泵一样,很容易造成气体在泵体中发生物理和化学变化而凝固或液化。
