环丁砜减压精馏工艺介绍及真空设备比选

1、环丁砜减压精馏工艺参数

　　环丁砜沸点287.3℃，环丁砜在高温下易分解成丁二烯、二氧化硫等物质，为了避免环丁砜高温分解，环丁砜精制不宜采用常压精馏，而采用高真空度减压精馏，环丁砜精制塔内温度在160℃～180℃情况下对应压力为2kpa～5kpa，属于低真空范围。

2、环丁砜减压精馏抽真空设备比选

　　综合考虑操作参数、工艺介质等因素，本文只比选蒸汽真空喷射泵和干式螺杆真空泵。蒸汽喷射真空泵：能耗高(1t/h 过热水蒸气、22kW 电耗)、造成水体污染。

　　干式螺杆真空泵：能耗低(25kW/h)、一次性设备投资较大、无污染。

　　结合长期运行，干式螺杆真空泵经济效益明显，因此选择干式螺杆真空泵。

3、干式螺杆泵抽真空工艺介绍

　　环丁砜减压精馏工艺见附图1。

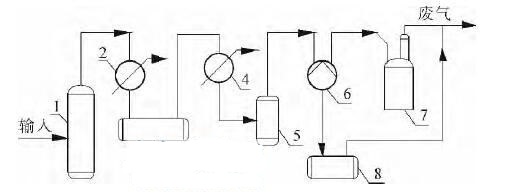

图1 环丁砜减压精馏工艺流程简图

　　精馏原料含环丁砜、二氧化硫、丁烯、丁二烯、水、阻聚剂等其他微量物质，塔顶油气经冷凝器，进入回流罐，回流罐内不凝气经冷凝器冷却后进入气液分离罐，不凝气进入干式真空泵，真空泵出口气体去尾气吸收塔，液体去地下积液罐。
